Den 6 februari 2026,Qingdao Liweiyuan Stålkonstruktionframgångsrikt genomfört ett saltspraykorrosionstest på sin nya generation av stålkonstruktionskomponenter designade för marina klimatförhållanden vid företagets Materials Testing Center. Detta test följde strikt internationella standarder och verifierade omfattande korrosionsbeständigheten hos företagets oberoende utvecklade anti-korrosionsbeläggningssystem och stålkonstruktionssubstratet, vilket gav gediget tekniskt stöd för efterföljande forskning och tillämpning av teknisk utrustning för stålkonstruktioner för marina klimat.
De svåra förhållandena med hög salthalt och hög luftfuktighet i den marina miljön är de främsta korrosionshoten som står införstålkonstruktionkomponenter. Enligt industristatistik står underhållskostnader på grund av korrosion av marintekniska stålkonstruktioner för 20% till 30% av de totala driftskostnaderna och kan i allvarliga fall till och med leda till strukturella fel, säkerhetsolyckor och andra stora problem. Som en ledande inhemsk tillverkare av marinteknisk utrustning prioriterar Liweiyuan Steel Structure alltid hållbarheten och säkerheten för sina produkter. Detta saltspraytest var ett nyckelsteg för prestandaverifiering som genomfördes för att ta itu med korrosionsutmaningarna i den marina miljön och optimera produktens anti-korrosionsdesign.
Detta saltspraytest utfördes strikt i enlighet med GB/T 10125-2012 "Artificial Atmosphere Corrosion Tests - Salt Spray Tests" och ASTM B117-23 standarder, med en testperiod på upp till 1000 timmar, som helt simulerar saltspraykorrosionsmiljön i den marina atmosfären.

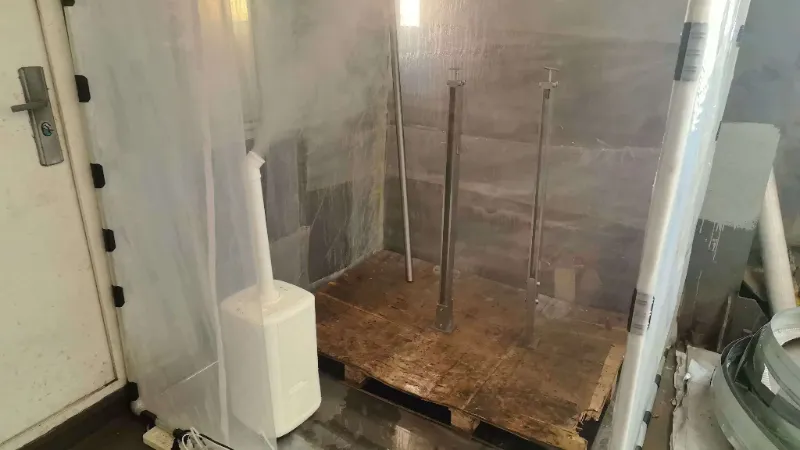

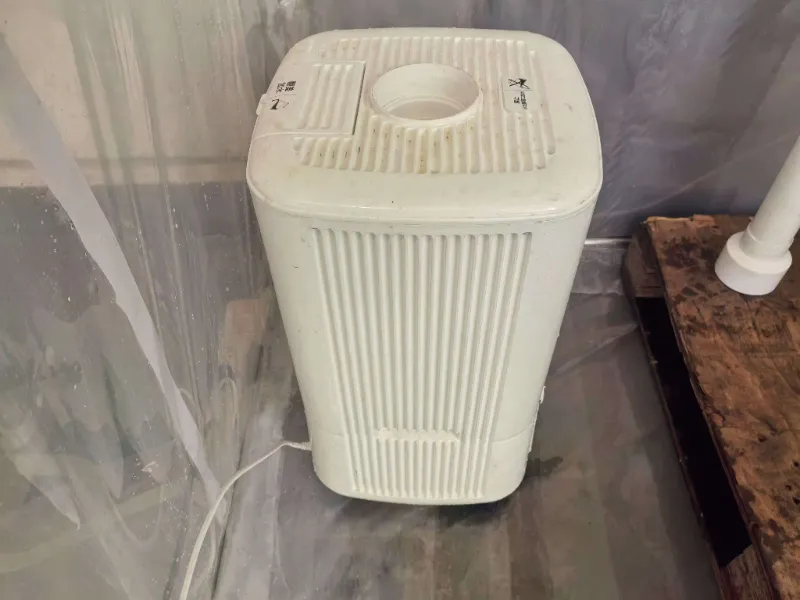

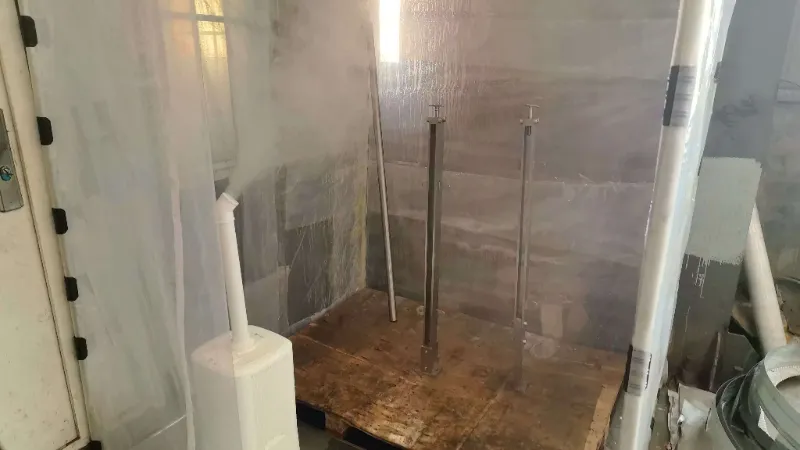

Tre typiska prover valdes ut för testet: först stålkonstruktionskomponenter med företagets senaste nanomodifierade korrosionsskyddsbeläggning; för det andra komponenter med traditionella epoxizinkrika beläggningar; och för det tredje, prover av obestruket stålkonstruktionsbasmaterial. Under testet övervakade testcentret nyckelparametrar som saltspraykoncentration, omgivningstemperatur och luftfuktighet i realtid för att säkerställa stabiliteten och konsistensen av testförhållandena. Saltspraykoncentrationen kontrollerades strikt vid 5 % ± 0,1 % natriumkloridlösningsspray, omgivningstemperaturen hölls vid 35 ℃ ± 1 ℃ och den relativa luftfuktigheten var inte lägre än 95 %, vilket heltäckande replikerade de korrosiva förhållandena i den marina atmosfären.
Efter 1000 timmars kontinuerlig saltspraytestning,LiweiyuanStålkonstruktion Technology Team genomförde omfattande tester och analyser på tre grupper av prover:
Prover med nanomodifierade antikorrosionsbeläggningar visade endast mycket liten gropfrätning, med en korrosionsarea på mindre än 0,5 %. Beläggningens vidhäftning förblev över 5 MPa, vilket vida översteg det nationella industristandardkravet på 3 MPa, vilket indikerar en mer än 40 % förbättring av korrosionsbeständigheten jämfört med traditionella beläggningar;
Prover med traditionella epoxizinkrika beläggningar visade korrosion som täckte cirka 15 % av ytan, med lokal avskalning av beläggningen. Vidhäftningen sjönk till 2,8 MPa, nära den nedre gränsen för standarden;
Prover av obelagda stålkonstruktioner visade enhetlig korrosion med stora ytor med ett korrosionsdjup på 0,12 mm. Korrosionshastigheten överträffade vida förväntningarna, vilket helt demonstrerade den skyddande effekten av korrosionsbeläggningen på stålkonstruktionen.
Dessutom undersökte testet också de mekaniska egenskaperna hosstålkonstruktionbasmaterial efter korrosion. Resultaten visade att sträckgränsen och draghållfastheten för stålkonstruktionens basmaterial skyddat av korrosionsbeläggningen minskade med endast 2 % till 3 %, mycket lägre än 18 % hållfasthetsminskningen för det obelagda provet. Detta bevisar att korrosionsbeläggningssystemet inte bara effektivt förhindrar inträngning av korrosiva media utan också säkerställer de mekaniska kärnegenskaperna hos stålkonstruktionen.
Det framgångsrika slutförandet av detta saltspraytest markerar ett betydande genombrott för Liweiyuans stålkonstruktion inom området för antikorrosionsteknik för stålkonstruktioner. Det modifierade korrosionsskyddsbeläggningssystemet som utvecklats av företaget kommer att tillämpas omfattande på företagets efterföljande marina klimatstålkonstruktioner, havsbaserade plattformar, havsbaserade vindturbintorn och fartygsstålkonstruktioner. Det förväntas förlänga livslängden för marintekniska stålkonstruktioner från de traditionella 15-20 åren till över 30 år, vilket avsevärt minskar kundernas drift- och underhållskostnader.
Samtidigt kommer den stora mängden data som samlats in från testet att ge viktigt stöd för företaget att etablera en marin korrosionsdatabas, ytterligare optimera anti-korrosionsdesignen och materialvalet av produkter, och förbättra företagets kärnkonkurrenskraft inom området för marin teknisk utrustning. I framtiden, LiweiyuanStålkonstruktionkommer att fortsätta att fokusera på hållbarhets- och säkerhetsforskningen av marinteknisk utrustning, ständigt bryta igenom viktiga tekniska flaskhalsar och bidra mer till tillämpningen av stålstrukturbeläggningsmaterial i marina klimat.
LiweiyuanStålkonstruktion är en ledande tillverkare av olika stålkonstruktionsprodukter och metallprodukter i Kina. Vi kan skräddarsy lösningar för olika metallprodukter, vilket ger kunderna högkvalitativa, billiga stålkonstruktionsprodukter och metallprodukter. Vi kan förse kunder med designlösningar för material och stålkonstruktioner som uppfyller amerikanska standarder, europeiska standarder och andra nationella och regionala standarder. Företaget har avancerade automatiserade produktionslinjer och ett omfattande kvalitetskontrollsystem. Våra produkter har klarat ISO9001, CE och andra internationella certifieringar, vilket säkerställer att varje parti av komponenter uppfyller de tekniska specifikationerna för kundens plats.
