Lyftverktyg för stålkonstruktioner tillverkas av Liweiyuan, en professionell stålkonstruktionstillverkare i Kina. Vi använder oss av utsökt hantverk och högkvalitativa råvaror. Du kan köpa våra produkter med förtroende eftersom vi säljer direkt från fabriken.
1. Lyftverktygets lastkapacitet
Baserat på vikten av stålkonstruktionskomponenterna (5-50 ton) bestäms lyftverktygets märklast till inte mindre än 60 ton, med en säkerhetsfaktor ≥ 3,5. Materialet som används är Q355B låglegerat stål med en sträckgräns ≥ 345 MPa.
2. Strukturell form
En portalramstruktur med dubbel lyftpunkt används, med en justerbar helljuslängd på 11,5m. 80*80Q355B vinkelstål används vid verktygslyftnoderna, med 16 mm tjocka förstärkningsribbor tillagda vid noderna.
3. Anslutningsmetod
Lyftöglorna är utformade som en dubbelklack plattstruktur med 50 mm öppning och 20 mm tjocklek. Full penetrationssvetsning används till balken (svetsgrad 2), med en svetsbenshöjd ≥ 12 mm.
1. Huvudmaterialspecifikationer

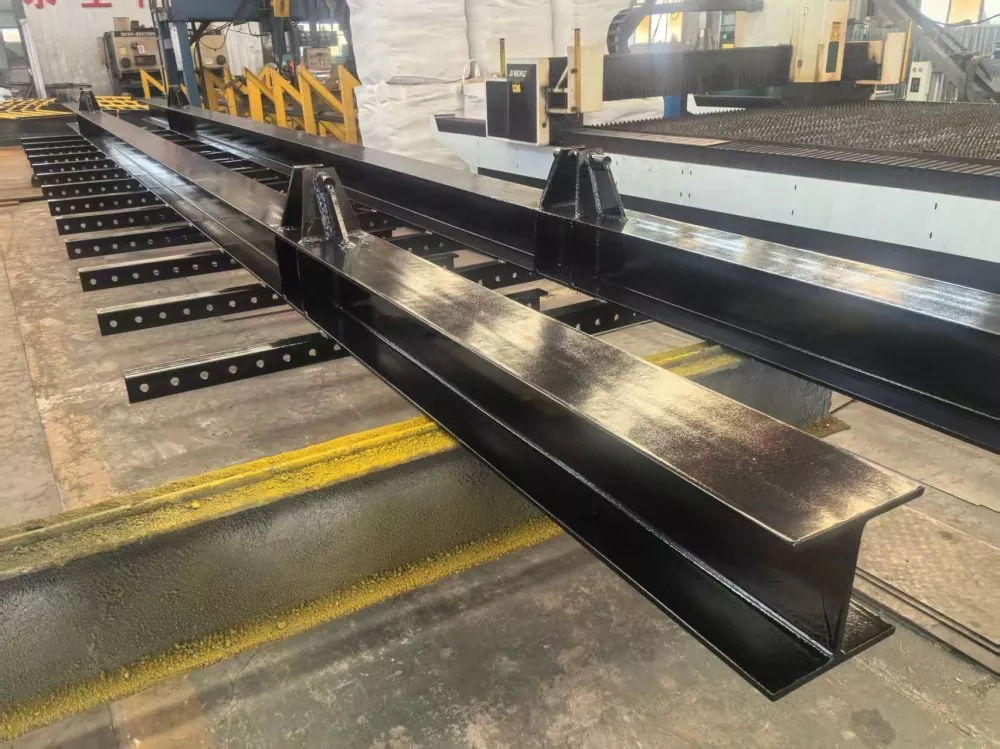

○ Tvärbalk: H300×200×8×12 stål
○ Verktygshängande nod: 80*80 Q355B vinkelstål
○ Lyftögla: Laserskuren från 20 mm tjock Q355B stålplåt
2. Processteknik
○ Skärning: CNC laserskärning, skärytans grovhet Ra ≤ 25μm

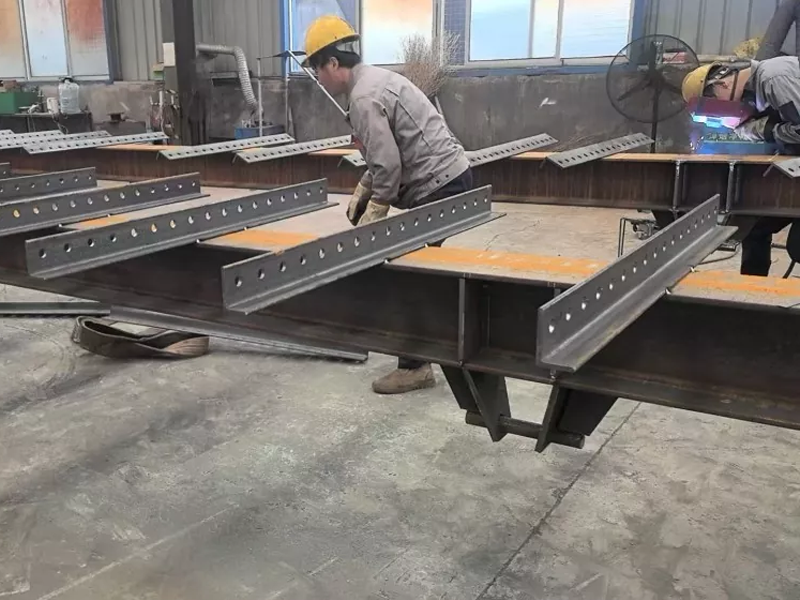

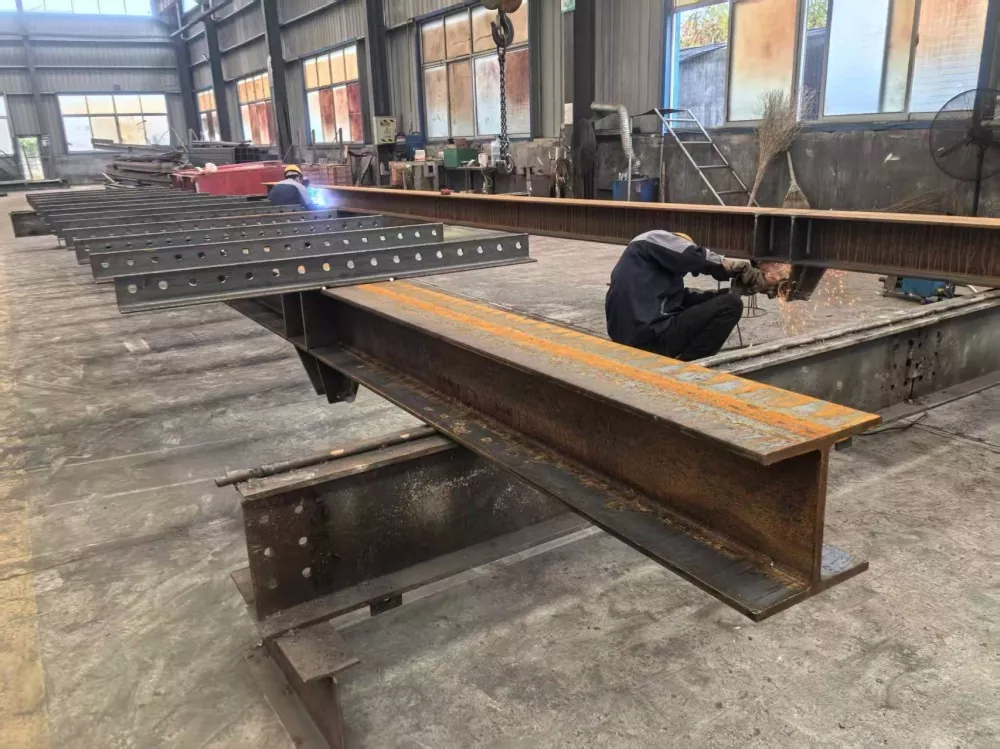

○ Svetsning: CO₂-gasskyddad svetsning, ER50-6 svetstråd, värmekonservering efter svets vid 200°C för avspänning
○ Värmebehandling: Lyftöglor genomgår härdnings- och härdningsbehandling (hårdhet HB 200-230)
1. Justerbar tvärbalksmekanism
· Den teleskopiska leden antar en kapslad struktur med ett justeringsintervall på 500 mm. Den är utrustad med tre uppsättningar av lokaliseringsstifthål (16 mm diameter) och utrustad med 45# stålsprintar (med anti-fall pinnar).
· De glidande kontaktytorna är smorda med MoS₂-fett, och spelet kontrolleras inom 0,5-1 mm.
2. Lyftklack
· 80 mm avstånd mellan klackplattor, inbyggt Φ55 mm nålrullager (modell NA4911), lagersäte och klackinterferenspassning (H7/R6)
· Pin gjord av 40CrNiMoA, 50 mm diameter, förkromad (0,05 mm tjocklek)
3. Halkfria stödben
· En 200×200×20 mm rektangulär stödplatta installeras i botten, med halkskyddade tänder frästa på ytan (tanddjup 2 mm, mellanrum 5 mm).
· Stödbenshöjden kan finjusteras med en M42 justeringsbult (justeringsområde ±50 mm).
1. Svetsinspektion
Alla huvudsvetsar genomgår 100 % penetranttestning (PT), och T-fogar genomgår 20 % ultraljudstestning (UT), som klarar nivå I.
Dimensionsavvikelse för kälsvetsben ≤ ±1,5 mm, rakhetsavvikelse ≤2 mm/m.
2. Måtttoleranser
○ Strålens fullängdsavvikelse: ±3 mm
○ Avvikelse mellan lyftpunktsavstånd: ±2 mm
○ Total vertikalitet: ≤1,5 mm/m
3. Prestandatestning
○ Märklasttest: Statisk last på 1,25 gånger den nominella lasten under 1 timme, permanent deformation ≤0,1%.
○ Dynamiskt lasttest: Cyklisk last på 1,1 gånger den nominella lasten under 50 sekunder. 0 gånger (frekvens 0,5 Hz)
1. Överbelastningsskydd (modell XZ-100, noggrannhet ±2%) installerad, stänger automatiskt av lyftkretsen om överbelastningen överstiger 10%.
2. Ljud- och ljuslarmsystem (driftspänning DC24V) är installerat och larmar när bultens förspänning sjunker med 15 %.
3. Alla exponerade rörliga delar är utrustade med skyddsnät (maskstorlek ≤ 20 mm), vävda med Φ4 mm kalldragen ståltråd.

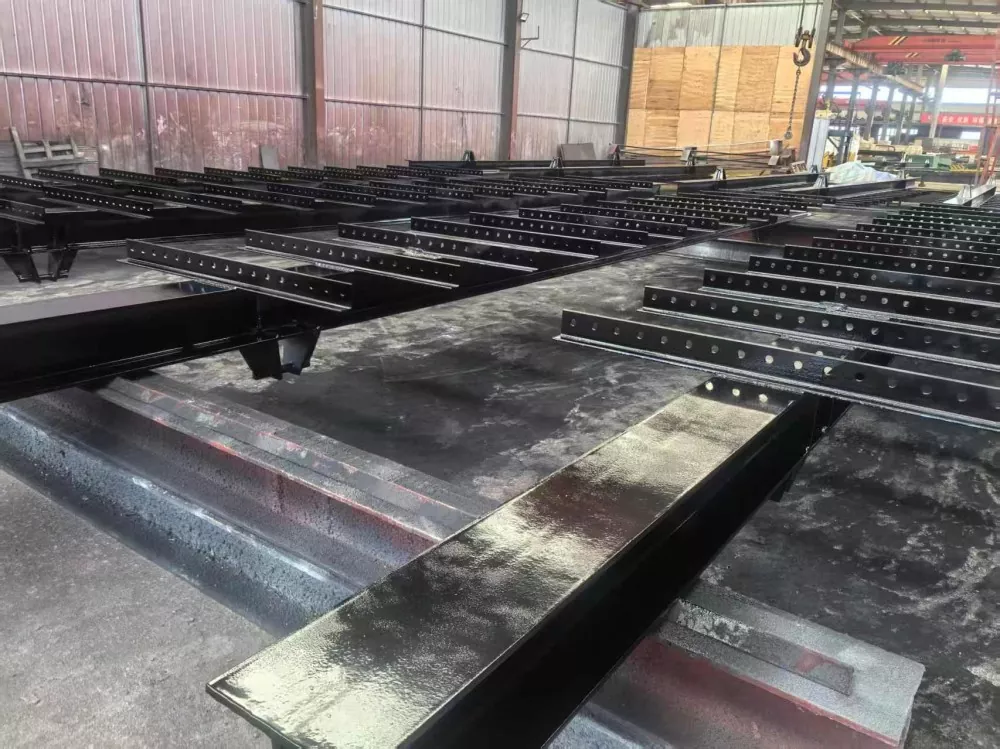

1. Råvaruinspektion → CNC-laserskärning → Maskinbearbetning (fräsning, borrning) → Svetsning → Värmebehandling efter svetsning → Rätning → Montering → Polering → Ytbehandling (sandblästring till Sa2.5 kvalitet, epoxizinkrik primer 80μm + klorerad gummibeläggning).
2. Viktiga processkontrollpunkter: Övervakning av svetsdeformation (med styv fixering och omvänd deformationsmetod), bultförspänningsmomentprovning (enligt GB/T 1231-specifikationerna måste följas, med vridmomentkoefficienten kontrollerad inom 0,11-0,15.
1. Tillhandahåll kompletta designritningar (inklusive CAD 3D-modeller), materialgaranti och värmebehandlingsrapport.
2. Inspektionsrapport från tredje part bör innehålla: testprotokoll för mekaniska egenskaper, oförstörande provningsdiagram och dimensionsinspektionsrapporter.
3. Bifoga en användar- och underhållsmanual (inklusive en reservdelskatalog, smörjcykelschema och vanlig felsökningsguide).
1. Före varje användning, inspektera: tillståndet för lokaliseringsstiften, svetssprickor, lagertemperaturhöjning (≤40°C) och larmsystemets effektivitet.
2. Överbelastning är strängt förbjudet. Drifttemperaturområdet är -20°C till 60°C, och den maximala vindhastigheten överstiger inte 12 m/s.
3. Regelbundet underhåll: Utför en omfattande inspektion var 50:e lyft eller var tredje månad, och utför en lastkalibrering årligen.
IX. Liweiyuan stålkonstruktion designkvalitet
Liweiyuan Steel Structure är en ledande tillverkare av olika stålkonstruktionsprodukter och metallprodukter i Kina. Vi kan skräddarsy olika metallproduktlösningar och förse kunderna med högkvalitativa, billiga stålkonstruktionsprodukter och metallprodukter. Vi kan förse kunder med material och stålkonstruktioner som överensstämmer med nationella och regionala standarder, inklusive de från USA och Europa.
1. Vad händer om ett produktkvalitetsproblem uppstår?
Om vi får kvalitetsfeedback lovar vi att svara inom 24 timmar och tillhandahålla en lösning inom 48 timmar. Om problemet är vårt fel kan vi tillhandahålla gratis omarbetning, snabb återsändning (fraktkostnader täcks av oss) eller kompensation enligt avtalet, beroende på kundens behov.
2. Hur säkerställer vi konsekvent produktkvalitet? Har vi en omfattande kvalitetskontrollprocess?
Vårt företag är ISO9001-2016 certifierat och implementerar tre nivåer av kvalitetskontroll: stålsammansättning och hållfasthetstestning innan råvaror anländer; QC-personal genomför inspektioner och registrerar fullständigt varje produktionsprocess; och testdata är helt arkiverade för enkel åtkomst för kunder.
3. Uppfyller våra stålkonstruktionsprodukter inträdesstandarderna för vår målmarknad?
Våra Liweiyuan stålkonstruktionslyftverktyg är CE-certifierade (EN1090-standarden), vilket säkerställer överensstämmelse med EU:s säkerhets-, miljöskydds- och energieffektivitetskrav. Kompletta testrapporter finns tillgängliga.
4. Vad är leveranstiden?
Leveranstiden beror på storlek och antal byggnader. Vanligtvis sker leverans inom 30 dagar efter mottagande av betalning. Delleveranser är tillåtna för stora beställningar.
5. Tillhandahåller du installationstjänster?
Vi kommer att förse dig med detaljerade konstruktionsritningar och manualer som hjälper dig att bygga och installera byggnaden steg för steg.
